| Popis: |

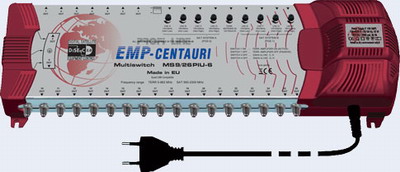

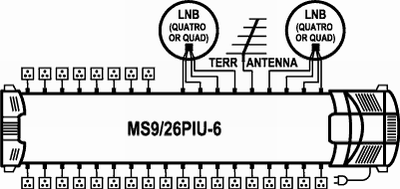

- 9in/26out multipřepínač pro distribuci pozemních a satelitních signálů
z 2 satelitních pozic (8 polarizací) pro 26 účastníků
(např.ASTRA 3 + ASTRA 19,2)
CZ programy + FTA z družice ASTRA 19,2
- Multipřepínač je ovládán z přijímače příkazy DiSEqC 1.0
(“Position 0,1”, v menu přijímače značeno jako DiSEqC 1,2 nebo A,B)
nebo analogovými příkazy (“Tone Burst 0,1”).
- Přepínáni mezi aktivním a pasivním modem pozemní televize
je zajištěno pomocí DIP přepínače. -Quad LNB kompatibilita (12/18 V DC, 0/22 kHz do konvertorů)
je zajištěna automaticky
- 22 kHz může být zapnuto/vypnuto pomocí DIP přepínače.
- Napájení pro 12 V DC pozemní předzesilovač je elektronicky jištěno,
150 mA max
Specifications of MS9/26PIU-6
Frequency Range LNB-Inputs 950-2300 MHz
Terr. Input 40-862 MHz (active)
5-862 MHz (passive)
Outputs 40-2300 MHz (active)
5-2300 MHz (passive)
Control DiSEqC Commands or (10-14.5 / 15.5-20 V
+ 0/22 kHz + Tone Burst)
Insertion Loss 950-2300 MHz 3 dB avg
40-862 MHz (active) 7 dB avg
5-862 MHz (passive) 28 dB avg
SAT Inputs Isolation Between V/H Polarisations 20 dB min
Between Low and High Bands 20 dB min
Between Sat Systems A and B 25 dB min
Maximum Input Level* Sat. 85 dB_V avg
Terr. 85 dB_V avg (active)
110 dB_V avg (passive)
Maximum Output Level* Sat. 82 dB_V avg
Terr. 78 dB_V avg (active)
82 dB_V avg (passive)
Power Consumption 50 mA (18 V) from each receiver, 3 W (TERR passive),
7 W (‘TERR active) + LNB from an internal power
Dimensions (w,d,h [cm]) 34.7 × 15.2 × 8.7 cm (power cord length 130 cm)
Temperature range -30 °C – +70 °C |
