Satelitní
vysílání
|
|
MULTISWITCH |
TROCHU
TEORIE:
 Na
rozdíl od televize pozemní nejsou se satelitní technikou téměř žádné
problémy. Namíříte do nebe jednu parabolu a již máte k dispozici
60 kanálu v analogovém vysílání nebo 450 v digitálu.Přidáte
do ohniska další konvertor, který umožní příjem další družice
a počet přijímaných programů se zdvojnásobí.A co teprve, když
parabolu osadíte na polární závěs, kterým bude otáčet motor.Pak
začnete přijímané programy počítat na tisíce.
SMĚROVÁNÍ
PARABOLY:
Pro
nasměrování paraboly na oblíbenou ASTRU, či Hot Bird , postačí předladěný
analogový
receiver (nový koupíte již předladěný) a kompas. Parabolu připevníte
na držák, pomocí kompasu nasměrujte na jih a nastavíte elevační
úhel na 320 (na kování paraboly je mechanismus s číselnicí
). Zapnete přijímač, nastavíte nezakódovaný program (
např. RTL) a od jižního nasměrování paraboly budete natáčet
pomalu na východ. Téměř
jistě Vám za okamžik naběhne obraz. Poté jemně doladíte změnou
elevačního úhlu a azimutu. Při
nastavování příjmu digitálního vysílání je nejjednodušší nalézt
pomocí analogového přijímače polohu paraboly, poté připojit
digitální
přijímač a spustit automatické vyhledávání stanic.
PARABOLY:
Pro
nejběžnější praxi (Astra, Hot Bird, Kopernikus ) postačíte s parabolami
60-80cm. Nabízíme
velice kvalitní paraboly dovezené z Itálie. Nejžádanější typy
85/85cm –hliník ,nebo železo, 74/84cm Al / Fe.
Hliníková
provedení jsou lehčí, antikorozní . V žádném případě však
není třeba se obávat parabol kovových. Jsou výrazně
levnější a povrchová úprava je velice kvalitní. Pro
lovce vzdálených satelitů pak nabízíme velikosti 95/105cm ,
138/125cm a i 190/180cm. K těmto parabolám dodáváme stavitelné
multifokální držáky pro 2-3 LNB (konvertory), nebo držáky s pevným
odklonem 60 pro společný příjem satelitů Astry a Hot Bird na
jednu parabolu ( vhodný větší typ parabol 85/85cm).
KONVERTORY
(LNB)
Se
stále se zvětšujícím se množstvím přijímaných programů a
satelitů se zvyšuje zároveň i sortiment nabízených LNB:
| LNB
typ / objed.kód |
počet
výstupů |
Výstupy |
kmitočet
oscilátoru |
výstupní
kmitočet |
| Single
(již
se téměř nevyrábí) |
1 |
1.
LB (V, H) |
9750
MHz |
950
- 1950 MHz |
| Single
Univerzal |
1 |
1.
LB (V, H), HB (V, H) |
9750
+ 10600 MHz |
950
- 2150 MHz |
| Dual |
2 |
1.
LB (V) |
9750
MHz |
950
- 1950 MHz |
| |
|
2.
LB (H) |
9750
MHz |
950
- 1950 MHz |
| Twin |
2 |
1.
LB (V, H) |
9750
MHz |
950
- 1950 MHz |
| |
|
2.
LB (V, H) |
9750
MHz |
950
- 1950 MHz |
| Twin
Universal |
2 |
1.
LB (V, H), HB (V, H) |
9750
+ 10600 MHz |
950
- 2150 MHz |
| |
|
2.
LB (V, H), HB (V, H) |
9750
+ 10600 MHz |
950
- 2150 MHz |
| Quatro |
4 |
1.
LB (V) |
9750
MHz |
950
- 1950 MHz |
| |
|
2.
LB (H) |
9750
MHz |
950
- 1950 MHz |
|
pro
multiswitche |
|
3.
HB (V) |
10600
MHz |
1100
- 2150 MHz |
| |
|
4.
HB (H) |
10600
MHz |
1100
- 2150 MHz |
| Quatro
universal |
4 |
1.
LB (V, H), HB (V, H) |
9750
+ 10600 MHz |
950
- 2150 MHz |
| |
|
2.
LB (V, H), HB (V, H) |
9750
+ 10600 MHz |
950
- 2150 MHz |
|
pro
4 přijímače (receivery) |
|
3.
LB (V, H), HB (V, H) |
9750
+ 10600 MHz |
950
- 2150 MHz |
| |
|
4.
LB (V, H), HB (V, H) |
9750
+ 10600 MHz |
950
- 2150 MHz |
V
– vertikální polarizace
LB – spodní pásmo - příjem analog. vysílání
H – horizontální polarizace
HB – horní pásmo - příjem digitálního vysílání
SINGL
– umí pouze spodní pásmo – vhodný pro anologové receiveri -
již se témě nevyrábí.
SINGL
UNIVERSAL - namodulováním 22kHz na napájecí napětí přepne do
horního pásma . NUTNÝ pro příjem digitálu. Nejvíce prodávaný typ.
Pro analog i digital. (nabízíme SHARP 0,6dB , SAMSUNG 0,6dB)
DUAL
– pouze pro vstupy multiswitchů (přepinači). Na jednu
parabolu je pomocí multiswitche napojeno více analog.
recieverů. Pro jeden receiver nevhodný (obj. kód: SATK 01).
TWIN
– dva singly v jednom. Plnohodnotný příjem dvěma analog.
receivery, nebo pro vstupy multiswitchů (obj.kod: SATK06 )
TWIN
UNIVERSAL – dva singl universál v jednom. Plnohodnotný příjem
dvou analog. i digit. receiverů. Ve spojení s multiswichy lze
na jednu parabolu napojit více analogových .NE digitálních
receiverů (SAT-K06).
QUATRO
– pouze pro vstupy 4 vstupého multiswitche a příjem anlog.
i digit. vysílání z jednoho satelitu (obj.kod: SAT-K04).
QUTRO
UNIVERSAL – prakticky pouze pro napájení 4 anolg. i digit.
receiverů z jednoho satelitu bez použití multiswitchů. Od
tohoto LNB povedou 4 samostatné kabely ke 4 receiverům (obj.kod:
SATK05).
MONOBLOK
PRO PŘÍJEM z ASTRY a HOT BIRDU současně - pevně nastaven
úhel 19,2 st. a 13 st.
SATELITNÍ
PŘEPINAČE a MULTIPŘEPINAČE
POVELY
RECEIVERU (PŘIJÍMAČE)
K přepínání
polarizace přijímaného signálu, k přepínání konvertorů do
horního pásma a k přepínání přijímaných satelitů vznikl
systém
povelů, který je třeba předat konvertorům a přepínačům.
Principálně
jde z příjímače do konvertoru napájecí napětí s namodulovanou
informací a proti němu jde po témže kabelu přijímaný signál. Dále
bude uvedeno, jak jednotlivé povely zpracovat, a k čemu slouží.
PŘEPINAČE
–
přepínají více LNB (konvertorů) do jednoho receiveru . Umožní tak příjem
z více satelitů MULTISWITCHE
- přepínají satelitní signálu více účastníkům.
MULTISWITCHE
13 / 17V
Aby
se do satelitního pásma nahustilo co nejvíce přijímaných kanálů,
vysílají se sousední kanály střídavě ve vertikální a
horizontální polarizaci. Přepínání mezi oběma polarizacemi
bylo vyřešeno změnou napájecího napětí 13 a 17V.
Při
rozvodu signálu více účastníkům z jedné paraboly je třeba
umožnit všem připojeným receivrům zvolit nezávisle jednu
z polarizací. Toho docílíme tím , že na jednom vstupu multipřepinače
bude stále přítomna vertikální polarizace a na druhém horizontální.
Potřebný konvertor musí být typu Twin, nebo Dual.

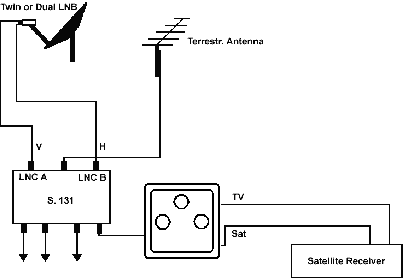

Multipřepinače
dodáváme se 4 nebo 8 výstupy. Rozbočením výstupu LNB lze řadit více
multiswitchů vedle sebe.
|
UZS01 |
Princip |
PŘEPINAČE
22 kHz
Dalším
povelem na napájecím napětí pro LNB je namodulový kmitočet 22kHz.
Tohoto
povelu se v současnosti nejvíce využívá k přepnutí kmitočtu
oscilátoru LNB do horního pásma (HB).
V
horním pásmu jsou z ASTRY vysílány ponejvíce digit.programy,
proto pro zjednodušení budu dále předpokládat:
„vhodný
pro analog = spodní pásmo ( LB ), nebo vhodný pro digitál. = horní pásmo
( HB ).“
Přepínače
ovládané 22kHz se např . používají k
přepínání dvou LNB (satelitů ) v jednom vstupu receiveru.
(Obj.
kod: S.110-C a ve vodotěsné úpravě S.110 CV)
MULTISWITCHE
22kHz
Pracují
na stejném principu jako přepinače.
Přítomnost
22kHz na vstupu multuswitche způsobí připnutí na jednu ze dvou
družic, nebo při použití LNB QUTRO
připojení
ke vstupům v horním pásmu pro příjem digitálu.
|
Analog |
Analog
i digitál |
PŘEPINAČE
DISEqC 2.0
Dalším
rozšířením programové nabídky vzrostly souběžně požadavky
i na satelitní přepínače . Informace 22kHz byla přisouzena
přepínání
HB/LB , pro přepínání mezi satelity – např.Astrou a Hot Bird(
Eutelsaty) bylo nutno vymyslet další systém.
Tak
vznikl DISEqC. Nejprve verze1.0 (Tone Burst), nyní verze. 2.0.
DISEqC
2.0 je systém, který v sobě nese jak digitální informace o přepnutí
družic ,tak i informace všech předešlých systémů.
Tzn.,
že v dnešní „přechodné době“ , posílají receivery se systémem
DISEqC 2.0 informaci k přepnutí polarizace jak změnou 13/17V, tak
i ve formě digitální.Rovněž tak modulace 22kHz je dublována digitálním
kódem.
Přepínače
reagují na informaci DISWqC nejvyšší úrovně a propouštějí
informace nižších úrovní do svých výstupů. Tzn.
že přepnou mezi dvěma LNB a propustí dále informace o přijímaném pásmu
( LB /HB ) a o polarizaci ( vertikal / horizontal).
Přepínače
nabízíme dvojité (2/1) a čtyřnásobné 4/1 , a to ve vnitřním
i vodovzdorném provedení.
MULTISWITCHE
DISEqC 2.0
Multiswitche
DISEqC 2.0 jsou určeny pro přepínání mezi dvěma LNB (tedy
satelity) a příjem analogového ( LH ) i digitálního (HB) signálu.
Vše

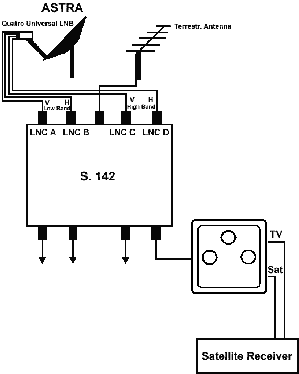

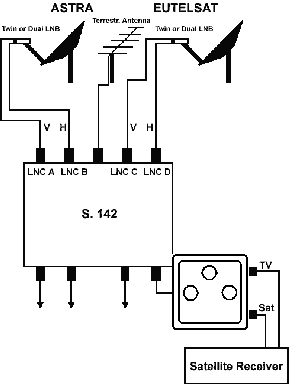

je patrné z následujícího obrázku:
Na
vstupy multpřepinače jsou přivedeny všechny potřebné signály, které
si následně „odebírají “ jednotlive receivery dle toho, jaký vyšlou
požadavek ( kód) po napájecím napětí pro LNB ( po koaxu).

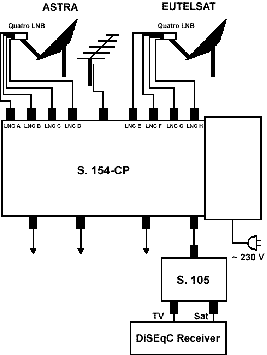

Přepinače
a multipřepineč DISEqC 2.0
|
Analog
i digitál |
|
Systému
DISEqC se dále používá i k natáčení parabol na pozice předvolených
družic.
Tuto
možnost mají námi dodávané receivery Humax a natáčecí systém
STAB H-H100.
RECEIVERY
ANALOGOVÉ
Jejich
specifikem je velice nízká cena (okolo 2000,-Kč), příjem cca 60
programů (Astra + Hot Bird)
DIGITÁLNÍ
Je
to vlastně počítač s vf vstupem. Dle toho také vypadají jeho možnosti:
Na
jednom kmitočtu chodí celý paket ( až 8 samostatných programů). Můžete
obnovovat jeho software.
Zadáním
povelu automatické vyhledávání stanic Vám předvolí - jenom z Astry
cca 450 programů.
Programovou
nabídkou Vás provádí vyhledávač s možností třídění
dle abecedy, žánru, provozovatele atd.
Stisknutím tlačítka dálkového ovladače dostáváte okamžitě programovou
nabídku - min. na zbytek večera, - leckdy i s obrazovou ukázkou.
Prostě
- nic není nemožné.
Z výše
uvedeného je patrné, že při výběru receiveru je důležitým
hlediskem české menu (komunikace s přijímačem v češtině).
Pro
českého uživatele je důležité vědět, že v digitálu vysílají
české stanice (Kopernikus: ČT1, ČT2, PRIMA ,TV3).
Jednorázovým
nákupem získáte kartu Czech Link (cca 3-5000,- Kč) a ta Vám umožní
další příjem již za běžné poplatky bez dalších investic. Pokud
vyvezete přijímač do ciziny, můžete tak sledovat české programy i u
moře. V nejbližší době by již měla stačit pro příjem v Chorvatsku
parabola 80cm.
Další
možností je získání karty pro odkódování zahraničních packetů.
S důrazem
na vynikající české menu nabízíme digitální receivery Humax , které
bezesporu patří mezi nejlepší na našem trhu za velice zajímavé
ceny.
Jak
již bylo zmíněno, přijímače Humax mají v sobě zabudován systém
pro natáčení paraboly komunikující přímo po koaxu s natáčecím
mechanismem.
Dalším
plusem je přenos zvuku v systému Dolby digital.
Přejeme
dobrý obraz i zvuk , u námi dodaných satelitních komponentů.
Děkujeme
za důvěru
Ivo-přijímací
technika
Podrobné
parametry a plný sortiment naleznete v našem katalogu a ceníku.
|
