| Popis: |

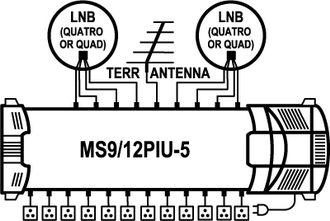

- 9in/12out samostatný multipřepínač pro distribuci pozemních
a satelitních signálů z 2 satelitních pozic
(8 polarizací) pro 12 účastníků
(např.ASTRA 3 + ASTRA 19,2)
CZ programy + FTA z družice ASTRA 19,2
- Multipřepínač je ovládán z přijímače příkaz z DiSEqC 1.0 z“Position 0,1”,
v menu přijímače značeno jako DiSEqC 1,2 nebo A,B nebo analogovými příkazy
(“Tone Burst 0,1”). Přepínáni mezi aktivním a pasivním modem pozemní
televize je zajištěno pomocí DIP přepínače. Quad LNB kompatibilita (12/18 V DC,
0/22 kHz do konvertorů) je zajištěna automaticky, 22 kHz může být
zapnuto/vypnuto pomocí DIP přepínače. Napájení pro 12 V DC pozemní
předzesilovač je elektronicky jištěno, 150 mA max.
Specifications of MS9/12PIU-6
Frequency range LNB inputs 950-2300 MHz
Terr. input 5-862 MHz (passive)
40-862 MHz (active)
Outputs 5-2300 MHz (passive)
40-2300 MHz (active)
Control DiSEqC 1.0 (2.0) commands
Insertion loss Sat. 0 dB avg
Terr. (passive) 18 dB avg
Terr. (active) 3 dB avg
Sat. inputs isolation Between V/H polarisations 20 dB min
Between low/high bands 20 dB min
Between sat. systems 25 dB min
Maximum input level* Sat. 90 dB_V avg
Terr. 110 dB_V avg (passive)
100 dB_V avg (active)
Maximum output level* Sat. 90 dB_V avg
Terr. 92 dB_V avg (passive)
97 dB_V avg (active)
Power consumption From each receiver 50 mA (18 V)
From internal power supply 3 W (passive)
4.5 W (active) + LNB
Dimensions (w,d,h) 47.0 × 15.2 × 8.7 cm
(power cord length 130 cm)
Temperature range -30 ~ +70 °C
*Terr.: EN 50083-3/60dB IMA3 [dB_V]; SAT: EN 50083-3/35dB IMA3 [dB_V] |
