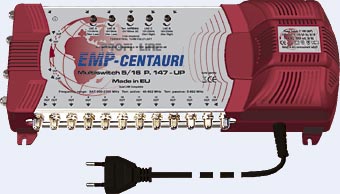

- 5in/16out multipřepínač pro distribuci pozemních a satelitních signálů
z 1 satelitní pozice (4 polarizace) pro 16 účastníků
- Multipřepínač je ovládán z přijímače analogovými příkazy (10-14.5/15.5-20 V
a 22 kHz OFF/ON).
- Přepínáni mezi aktivním a pasivním módem pozemního pásma
je zajištěno pomocí pozemního atenuátoru
(pasivní – atenuátor v krajní levé poloze).
- Quad LNB kompatibilita (12/18 V DC, 0/22 kHz do konvertoru)
je zajištěna automaticky.
- Napájení 12 V DC pro pozemní předzesilovač je elektronicky jištěno
100 mA max.

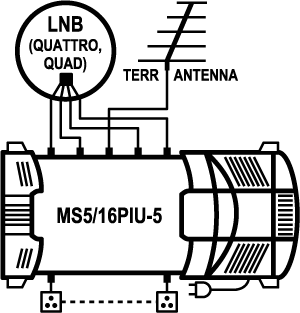

Specifications of MS5/16PIU-5 (P.147-UP)
Frequency range LNB inputs 950-2300 MHz
Terr. input 5-862 MHz (passive)
40-862 MHz (active)
Outputs 5-2300 MHz (passive)
40-2300 MHz (active)
Control 13/18 V + 0/22 kHz
Insertion gain / loss Sat. 0 dB avg.
Terr active gain 6 dB avg
Terr. passive loss 22 dB avg
Sat. inputs isolation 20 dB min
Maximum input level* Sat. 90 dB_V
Terr. 100 dB_V (passive)
85 dB_V (active)
Maximum output level* Sat. 90 dB_V avg
Terr. 78 dB_V avg (passive)
91 dB_V avg (active)
Power consumption From each receiver 40 mA (18 V)
From internal power supply 5 W (passive)
9 W (active) + LNB
Dimensions (w,d,h) 34.5 × 15.2 × 8.7 cm
(power cord length 130 cm)
Temperature range -30 ~ +70 °C
*Terr.: EN 50083-3/60dB IMA3 [dB_V]; SAT: EN 50083-3/35dB IMA3 [dB_V] |
