| Popis: |

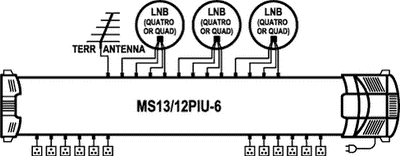

- 13in/12out multipřepínač pro distribuci pozemních a satelitních signálů
z 3 satelitních pozic (12 polarizací) pro 12 účastníků
- Multipřepínač je ovládán z přijímače příkazy DiSEqC 1.0
(“Position 0,1” a “Option 0,1”,
v menu přijímače značeno jako DiSEqC 1,2,3 nebo A,B,C).
- Přepínáni mezi aktivním a pasivním modem pozemní televize
je zajištěno pomocí pozemního atenuátoru
(pasivní – atenuátor v krajní levé poloze)
- Quad LNB kompatibilita (zapínání/vypínání 22 KHz do konvertorů)
je zajištěna automaticky
- 22 kHz může být zapnuto/vypnuto pomocí DIP přepínače.
- Napájení pro 12 V DC pozemní předzesilovač je elektronicky jištěno, 150 mA max.

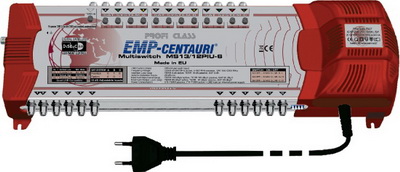

Specifications of MS13/12PIU-6
Frequency range LNB inputs 950-2300 MHz
Terr. input 5-862 MHz (passive)
40-862 MHz (active)
Outputs 5-2300 MHz (passive)
40-2300 MHz (active)
Control DiSEqC 1.0 (2.0) commands
Insertion loss Sat. 0 dB avg
Terr. passive 19 dB avg
Terr. active 5 dB avg
Sat. inputs isolation Between V/H polarisations 20 dB min
Between low/high bands 20 dB min
Between sat. systems 25 dB min
Maximum input level* Sat. 90 dB_V avg
Terr. 110 dB_V avg (passive)
100 dB_V avg (active)
Maximum output level* Sat. 90 dB_V avg
Terr. 91 dB_V avg (passive)
95 dB_V avg (active)
Power consumption From each receiver 75 mA (18 V)
From internal power supply 4.5 W (passive)
6.5 W (active) + LNB
Dimensions (w,d,h) 47.0 × 15.2 × 8.7 cm (power cord length 130 cm)
Temperature range -30 ~ +70 °C
*Terr.: EN 50083-3/60dB IMA3 [dB_V]; SAT: EN 50083-3/35dB IMA3 [dB_V] |
